數顯布洛維硬度計
數顯布洛維硬度計 型號：570HAD

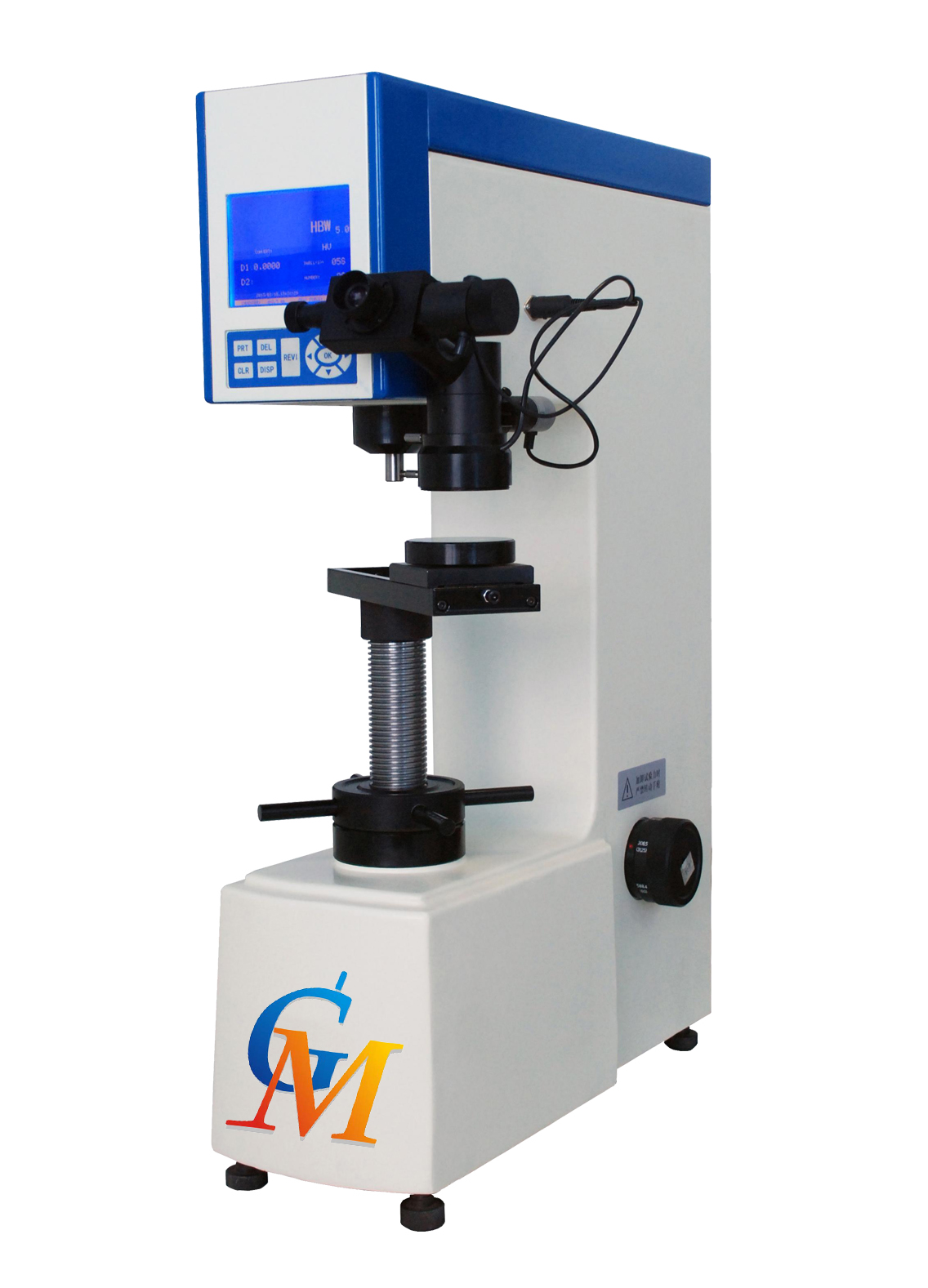

570HAD數顯布洛維硬度計
簡介：
570HAD數顯布、洛、維硬度計外形新穎、功能齊全、操作方便、顯示清晰直觀、性能穩定，是集機電光于一體的高新技術產品，可進行布氏、洛氏、維氏三種試驗方法測試，具備了七級試驗力的多功能硬度計，能滿足多種硬度測試需求。試驗力的加荷、保荷、卸荷采用自動切換，操作簡便迅速。其主要功能如下：
1 布氏、洛氏、維氏硬度的三種試驗方法測試；
2 各硬度標尺之間的換算值；
3 硬度測試保持時間的選擇；
4 年、月、日的修改；
5 RS232串行通訊，供用戶擴展功能。
570HAD數顯布洛維硬度計還具備儲存功能，可瀏覽硬度測試頁面。硬度的測試結果可打印輸出。
硬度計的技術參數
1. 電源電壓：AC220V±5%，50～60Hz
電源插座必須使用三芯插座，接地端必須符合規定的接地保護要求。
2. 延時控制：0～60秒可調
3. 壓頭中心到機身距離： 165mm
4. 硬度計外形尺寸（長×寬×高）：551×260×800mm
5. 儀器重量約： 80kg
洛氏硬度的技術參數
| 試驗力 | 初試驗力（N） | 98.07（10kg） | 允差：±2.0% | |||
| 總試驗力（N） | 588.4（60 kg） |
允差 ±1.0% |
||||
| 980.7（100 kg） | ||||||
| 1471（150kg） | ||||||
| 壓頭 | 金剛石洛氏壓頭 | |||||
| Ф1.5875mm球壓頭 | ||||||
| 標尺 | HRA | HRB | HRC | HRD | ||
| 被測試件允許最大高度 | 170mm | |||||
洛氏硬度示值重復性和示值允許誤差
| 標尺 | 標準塊的硬度范圍 | 硬度計示值允許誤差 | 硬度計允許的示值重復性a |
| A | 20~≤75HRA | ±2HRA | ≤0.02（100－H）或0.8洛氏單位b |
| ＞75~≤88HRA | ±1.5HRA | ||
| B | 20~≤45HRB | ±4HRB | ≤0.04（130－H）或1.2洛氏單位b |
| ＞45~≤80HRB | ±3HRB | ||
| ＞80~≤100HRB | ±2HRB | ||
| C | 20~≤70HRC | ±1.5HRC | ≤0.02（100－H）或0.8洛氏單位b |
| a：其中H為平均硬度值 b：以較大值為準 | |||
布氏硬度的技術參數
| 試驗力 | 294.2N（30kg） |
允差
±1.0%
|
||
| 306.5N（31.25kg） | ||||
| 612.9N（62.5kg） | ||||
| 980.7N（100kg） | ||||
| 1839N（187.5kg） | ||||
| 壓頭 | φ2.5mm、φ5mm球壓頭 | |||
| 標尺 | HBW1/30 | HBW2.5/31.25 | HBW2.5/62.5 | |
| HBW5/62.5 | HBW10/100 | HBW2.5/187.5 | ||
| 目鏡放大倍數 | 15X | |||
| 物鏡放大倍數 | 2.5X、5X | |||
| 被測試件允許最大高度 | 140mm | |||
布氏硬度計示值重復性和示值允許誤差
| 標準塊硬度（HBW） | 示值誤差（%） | 示值重復性（%） |
| ≤125 | ±3 | 3 |
| 125＜HBW≤125 | ±2.5 | 2.5 |
| ＞225 | ±2 | 2 |
維氏硬度的技術參數
| 試驗力 | 294.2N（30kg） |
允差 ±1.0% |
| 980.7N（100kg） | ||
| 壓頭 | 金剛石維氏壓頭 | |
| 標尺 | HV30 | HV100 |
| 目鏡放大倍數 | 15X | |
| 物鏡放大倍數 | 5X | |
| 被測試件允許最大高度 | 140mm | |
維氏硬度計示值重復性和示值允許誤差
| 示值誤差 | 示值重復性 | |||
| 硬度符號 | 硬度塊示值 | 示值誤差 | 硬度塊示值 | 示值重復性 |
|
HV30 HV100 |
≤250HV | ±3% | ≤225HV | 6% |
| 300~1000HV | ±2% | ＞225HV | 4% | |
附件（裝箱單）
除主機外，備有以下附件
| 序號 | 名稱（規格） | 數量 |
| 1 | 金剛石洛氏壓頭 | 1只 |
| 2 | φ1.5875mm球壓頭 | 1只 |
| 3 | 大平試臺、中平試臺、“V”型試臺 | 共3只 |
| 4 | 0、1、2、3、4砝碼 | 共5只 |
| 5 | 標準洛氏硬度塊：HRC 高、HRC低、HRB | 共3只 |
| 6 | 水平儀 | 1只 |
| 7 | 水平調節螺釘 | 4只 |
| 8 | 螺絲片 | 1把 |
| 9 | 呆板手 | 1把 |
| 10 | 電源線 | 1根 |
| 11 | 保險絲2A | 2根 |
| 12 | 防塵尼龍罩 | 1只 |
| 13 | 產品使用說明書 | 1本 |
| 14 | 打印機使用說明書 | 1本 |
| 15 | 產品合格證書 | 1份 |
| 序號 | 名稱（規格） | 數量 |
| 數顯式測微目鏡 | 1只 | |
| 1 | 顯微鏡座（含內照明燈） | 1只 |
| 3 | 2.5X物鏡 | 1只 |
| 4 | 5X物鏡 | 1只 |
| 5 | 溜板試臺 | 1套 |
| 6 | 外照明燈 | 1只 |
| 7 | 金剛石維氏壓頭 | 1只 |
| 8 | φ2.5mm、φ5mm球壓頭 | 共2只 |
| 9 | 標準維氏硬度塊（HV30） | 1塊 |
| 10 | 標準布氏硬度塊（HBW/2.5/187.5） | 1塊 |
