數顯測量顯微鏡

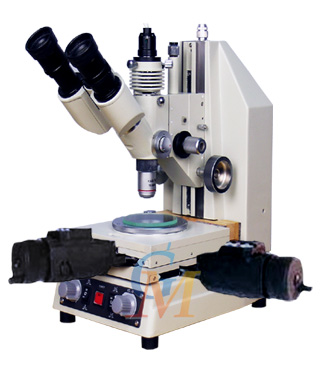

數顯測量顯微鏡 型號：107JA
用途：
107JA數顯型測量顯微鏡采用透、反射的方式對工件長度和角度作精密測量。特別適用于電子行業,機械精加工。用來測量電子線路的寬度和精細小工件的幾何尺寸，以及其它精密零件測。廣泛地適用于計量室，生產作業線以及科學研究等部門。
測量顯微鏡107JA數顯型配有高精度的工作平臺和高精度的數顯測微頭。從而保證儀器的高精度性,是一種理想的多用途的小型精密測量儀器。
技術參數：
| 鏡筒 | 粗 動 | 調節范圍 90 mm | ||
| 微 動 | 調節范圍 2 mm | |||
| 高（Z)測量 | 1毫米最小讀數0.001 mm（干分表讀數） | |||
| 鏡 筒 | 雙目鏡筒 俯角45° | |||
| 工作臺 | 左右（X軸） | 移動范圍50 mm | ||
| 前后（Y)軸 | 移動范圍50 mm | |||
| 數顯分辯率 | 1 um | |||
| 測量精度 | 1 um | |||
| 旋 轉 | 360° | |||
| 照明系統 | 光源 | 透射照明 | 8V-15W 藍、綠濾色片 | |
| 反射照明 | 8V-12W 磨砂燈泡 綠色濾色片 | |||
| 斜照明 | 8V-15W | |||
| 電 源 | AC 220V±10% 50/60HZ | |||
| 光學系統 | 目 鏡 | BWF 10X | ||
| 物 鏡 | 4X 工作距離:17.5mm | 焦距:28.8mm | ||
| 10X 工作距離:11.6mm | 焦距:15.4mm | |||
| 40X 工作距離:0.66mm | 焦距:4.4mm | |||
其他說明:
107JA數顯型測量顯微鏡采用高精度的工作平臺。操作方便，可靠性強。儀器放大倍數高，工作臺除作X，Y坐標的移動外，還可以作360°的旋轉，亦可以進行高度方向Z坐標的測量。照明系統除作透、反射照明外，還可作斜光線照明。
注：107JA是采用107J主機，在107J主機上配備了高精密測微頭. 數顯分辯率：0.001mm
儀器選配件：
1.其它相關附件
2.二維測量軟件（GM-2000M）
3.動態檢測軟件（GM-2000V）
