數顯型測量顯微鏡

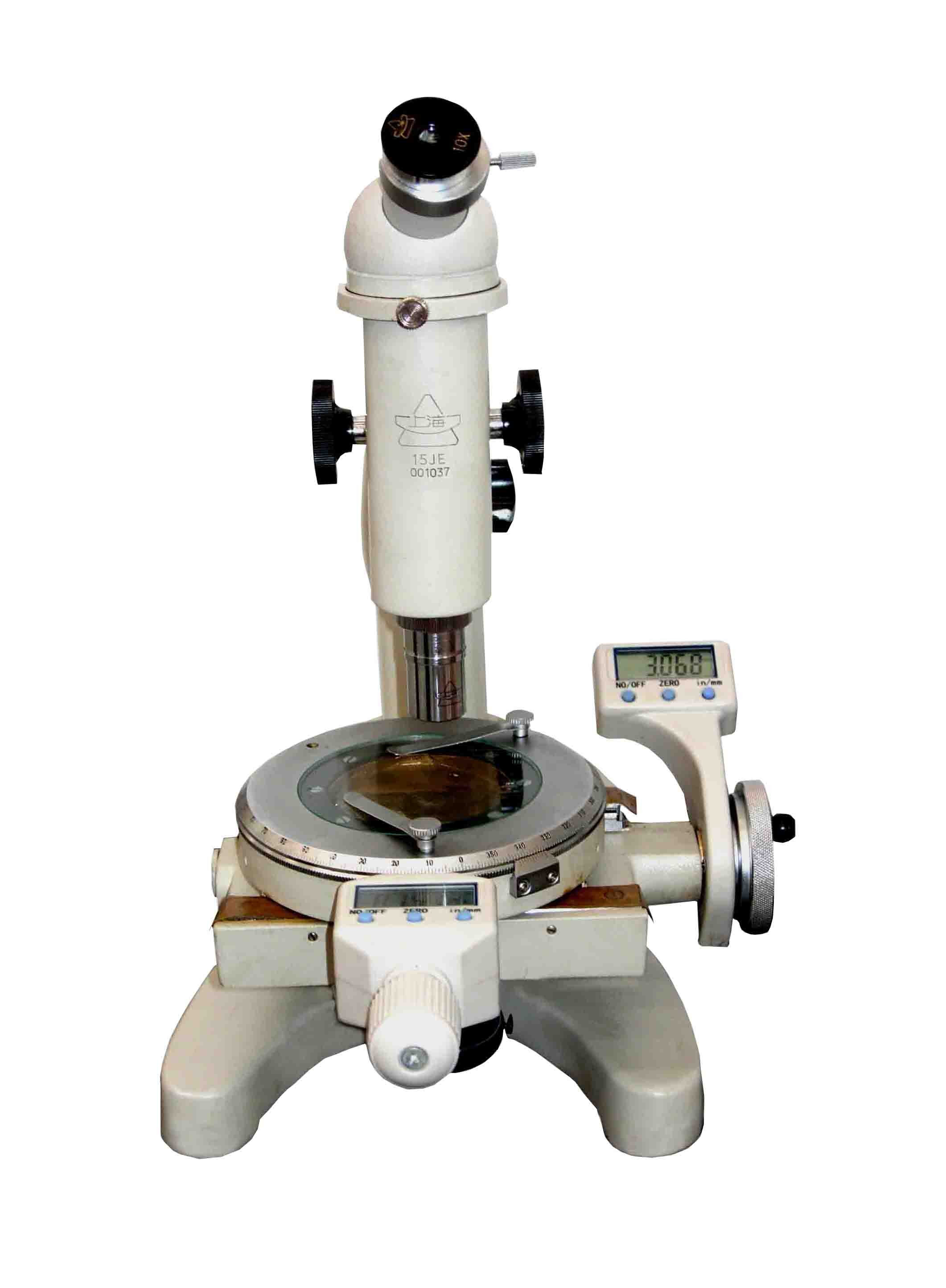

數顯型測量顯微鏡 型號：15JE
用途：
15JE數顯型測量顯微鏡是光學計量儀器之一種，它的結構簡單，操作方便，適用范圍極廣，可直接在數顯表上讀出數據。
主要用途如下：
l 直角座標中測定長度，例如測定孔距，基面距離，刻線距離，刻線寬度，鍵槽寬度，狹縫寬度，通孔圓直徑等等。
l 轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件進行角度測量。
l 用作觀察顯微鏡，以比較檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等.
技術參數：
| 物 鏡 | 目 鏡 |
工作距離 （mm） |
視場直徑 （mm） |
||
| 放大倍數(X) | 焦距 | 放大倍數(X) | 焦距 | ||
| 2.5X | 43.40 | 10X | 25.00 | 58.84 | 5.6 |
| 10X | 17.13 | 7.81 | 1.4 | ||
測量工作臺讀數裝置主要規格:
x軸移動測量范圍： 50 mm
y軸移動測量范圍： 13 mm
數顯分辨率： 0.001 mm
測量臺轉動范圍： 不限
測量臺刻度盤分度范圍： 0° - 360°
測量臺刻度盤之分度值： 1°
測量臺刻度盤游標讀數示值： 6’
照明方式：反射光(自然光)
測量精度：儀器值誤差(5+L/15)微米
儀器示值誤差：包括測量誤差與儀器系統誤差。
注：測量地點溫度變化(20 ± 3）C；L—被測件長度
儀器之主要尺寸： 測量臺與物鏡間之最大距離：80 mm
測量工作臺直徑： 120 mm
儀器外形尺寸： 高325*長262*寬220 mm
儀器重量級： 約10.6公斤
注：顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦。
儀器選配件：1.其它相關附件 2.二維測量軟件（GM-2000M） 3.動態檢測軟件（GM-2000V）
