正像測量投影儀

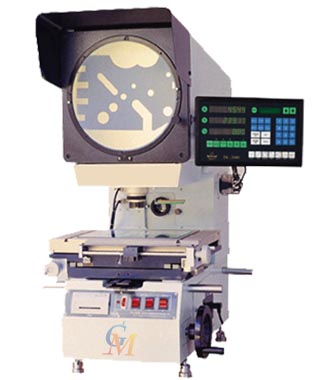

正像測量投影儀 型號：CPJ-3015CZ
用途：
CPJ-3015CZ系列數字正像測量投影儀是光，機、電一體化的精密高效測量儀器。影像與工件完全同向,正立直觀。廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。正像型測量投影儀能高效率地檢測各種形狀復雜工尺件的輪廓寸和表面形狀，如樣板，沖壓件，凸輪，螺紋，齒輪，成型銑刀等。
儀器特點：
CPJ-3015CZ 系列數字測量投影儀又叫工業投影儀本儀器光學系統品質優良，物鏡成像清晰，放大倍率準確.在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達（3+L/75)um，L為被測長度(單位：mm)；儀器可選配有專用微型打印機和腳踏開關,數據輸出和采樣十分方便。
技術規格參數：
| 儀 器 型 號 | 3015CZ | 3020CZ | 3025CZ | |||||||
| 工作臺 | 金屬臺面尺寸 | 354 × 228 | 404 × 288 | 450 × 280 | ||||||
| 玻璃臺面尺寸 | 210 × 160 | 260×160 | 306 × 196 | |||||||
| X座標行程 | 150 | 200 | 250 | |||||||
| Y座標行程 | 100 | 100 | 150 | |||||||
| Z座標行程 | 100 | 100 | 100 | |||||||
| 儀器測量精度(μm) | 3+L/75 | 3+L/75 | 3+L/75 | |||||||
| X，Y座數顯分辯率 | 0．001mm | |||||||||
| 投影屏 | 投影屏尺寸 | φ312, 使用范圍＞φ300（刻有米字線） | ||||||||
| 投影屏旋轉范圍 | ０～３６０° | |||||||||
| 旋轉角度數顯分辯率 | １' 或 ０.０１° | |||||||||
| 物 鏡 | 放大倍數 | 10X(必備) | 20X (選) | 50X (選) | 100X (選) | |||||
| 物方線視場 | φ30 | φ15 | φ6 | φ3 | ||||||
| 物方工作距 | 77.7 | 44.3 | 38.4 | 25.3 | ||||||
| 數據處理器 |
DC-3000多功能數據處理系統,全中文顯示可做多點采樣,座標旋 轉,點、線、距離、角度測量。（RS-232l輸出） |
|||||||||
| 儀器照明 | 透射與反射照明光源均為：２４V ， １５０W鹵素燈 | |||||||||
| 儀器電源 | 110V/ 220V(AC)， 50/60HZ， 總功率400W | |||||||||
| 冷卻方式 | 強制風冷 ( 三只軸流風扇 ) | |||||||||
| 外形尺寸 | 長X寬X高 (mm) | 780 × 810 × 1120 | ||||||||
| 儀器重量 | 單位Kg | 170 | 175 | 1180 | ||||||
| 選配件 | 微型打印機、光學尋邊器、M2D軟件等；詳細請查看投影儀附件說明。 | |||||||||
注意事項：
1．當更換燈泡后，使用前應先調整燈泡與聚光鏡筒之位置，至投影屏上出現清晰的燈絲像止，這樣儀器更能正常工作。
2．建議放置臺：載重≥250KG 尺寸（長×寬×高）800×550×650（mm）
儀器選配件：1. 物鏡：10X 100X 2.其它相關附件 3. 相關測量軟件
