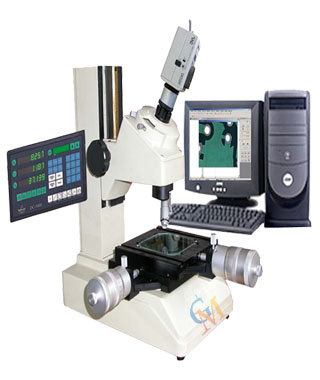

電腦型工具顯微鏡
儀器用途
IMPC 電腦型工具顯微鏡能方便地讀取測微表頭示值，配有高精度的工作平臺,日本進口攝像器。可以直接在計算機屏幕上瞄準，無須人眼瞄準，減小人為誤差。測量工件的孔徑、孔距等尺寸以及角度、使用任選的目鏡組還能檢驗螺紋以及齒輪形狀等。電腦型工具顯微鏡設計非常緊湊、重量輕、最適合設置在加工現場受到限制的場所。 是一種理想的多用途的小型精密測量?jī)x器。
微機成像系統簡介
微機型工具顯微鏡是將傳統的測量顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品。不僅具有傳統的測量顯微鏡的作用，還具有計算機處理功能。
微機型工具顯微鏡將所觀察的圖像在計算機很方便地測量圖形的任何幾何圖形（點、線、圓、弧、橢圓、矩形、角度、兩圓心距離兩平行線距離、點到直線距離、垂線長度 等等），以及二維影像測量軟件，能將圖形很方便地導入AutoCAD里進行繪圖，是一種比較經濟實惠的計量?jī)x器。
技術規格：
目鏡：15X
物鏡：2X
顯微鏡總放大率：30X
測量范圍：50x50mm(2"x2")
測量精度：0.01mm
讀數裝置測微頭移動量：25mm(1")
讀數手輪 格值：0.002mm(0.0001")
測角目鏡分劃值：6′
角度范圍：0-360°
載物臺面尺寸：152xl52mm
載物玻璃有效尺寸：96mmx96mm
最大載重量(玻璃上面)：5kg
聚焦方式：手動，工件最大高度110mm
照明裝置：透射，帶綠色濾光片，亮度可調，
單燈傾斜反射照明，亮度可調節，光源 24V/2W
儀器重量： 15kg
