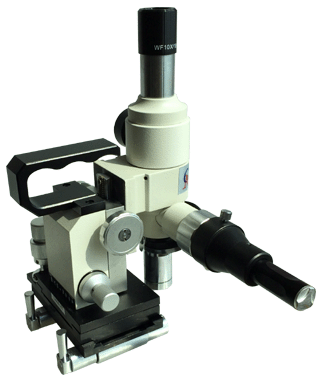

便攜式數碼金相顯微鏡
用途：
BXS-300S便攜式數碼金相顯微鏡（現場數碼金相顯微鏡）是適用于現場多種大型工件的金相檢查，失效分析的顯微鏡，它不用切割取樣，直接在工件上打磨、拋光，從而保證工件的完整性。顯微鏡底座帶有磁力吸座，直接吸附在工件上現場觀察組織的金相組織。便攜式金相顯微鏡適用于航空制造，機械制造，車輛制造，鍋爐及壓力容器的制造及檢驗，石油化工，鐵路，造船，電廠，電站，設備安裝，大型模具，安全檢測，質量監督，理化試驗室等行業。現場金相顯微鏡（便攜式金相顯微鏡）還可廣泛的應用在工廠 、實驗室進行鑄 件質量的鑒定、原材料檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
成像系統介紹：
BXS-300S便攜式數碼金相顯微鏡是通過光電轉換與數碼相機等現代電子設備結合在一起，在數碼相機屏上顯示所觀察到的實時動態高清圖像并可以通過數碼相機進行拍照或錄像，數碼相機可以另行單獨進行使用，數碼相機型有操作簡單，像素高。方便拆卸等特點。
儀器特點：
1.小型精密光學結構，圖像清晰穩定
2.放大倍數100×—500×，平場消色差金相物鏡
3.配三孔轉換器
4. 反射垂直照明光源6V/15W鹵素?zé)粽彰鳎x配充電鋰電池
5.齒輪式X，Y軸10mm移動平臺，保證橫向不自行下劃
6.專用機械通斷磁力底座，適合各種工件表面
7.快速制樣，電解拋光僅需10分鐘完成拋光和浸蝕
8.BXS-300S可連接1200萬以上像素?cái)?shù)碼相機
9.BXS-300P含視頻成像系統及可配金相分析軟件
10.粗微調節手輪，物鏡轉換變倍方便。
技術參數:
1、目鏡：
| 類 型 | 放大倍數(X) | 視場（mm） |
| 平場大視野目鏡 | 10X | 20 |
| 12.5X | 16 |
| 類 型 | 放大倍數(X) | 數值孔徑（NA） | 工作距離 |
|
平場消色差 物鏡 |
10X | 0.25 | 8.5 |
| 20X | 0.45 | 7.0 | |
| 40X | 0.65 | 0.63 |
4.機械筒長：160mm
5.微型調速磨光機：轉速5000～37000rpm，配80#-700#磨頭
6.電磁底座：吸力25N/cm2,并配有磁力開關
7.照明電源：非球面聚光鏡，LED光源
8.重 量：800克
9.包裝箱：475×280×160mm(鋁合金)
10.品牌數碼相機
11．?dāng)?shù)碼相機專用適配鏡
12．1XCCD接口
選配件：
l 500萬像素成像系統
l 金相分析軟件GM-JX2000
l 二維圖像測量軟件GM-2000M
l 分劃目鏡WF10X/20mm（0.1mm/div）
l 20X廣角目鏡
l 物鏡：50X，60X，80X
