正置透反金相顯微鏡
正置透反金相顯微鏡 型號：GMM-150
用途：
GMM-150 透反射（雙色）正置金相顯微鏡配置透反射照明系統,長距平場消色差物鏡（無蓋玻片）、大視野目鏡和內置偏光觀察裝置,光學系統成像清晰,視野廣闊,適用于工礦企業,高等院校及科研等機構作材料內部組織結構觀察。透反射金相顯微鏡屬中型金相顯微鏡，透反射式金相顯微鏡采用了透反射照明形式.本系列透反射金相顯微鏡堅固穩定，充分保證完善的機械性能，透反射金相顯微鏡可供工廠、高等院校、科研所及電子工業部門作金相、巖相、晶體等方面的試驗與分析之用，透反射金相顯微鏡主要應用于高等院校實驗室、研究所等機構。
性能特點：
▲ 配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
▲ 粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:2μm。
▲ 透反射照明系統可同時照明物體，某些物體可以看到其特殊效果。
▲ 6V20W鹵素燈，亮度可調。
▲ 三目鏡筒，可自由切換正常觀察與偏光觀察，可進行100%透光攝影
成像系統簡介：

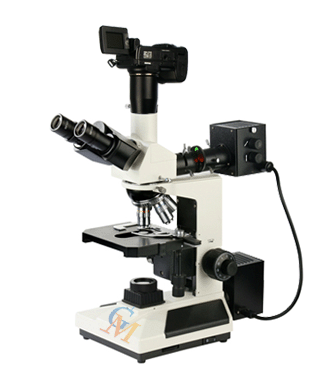

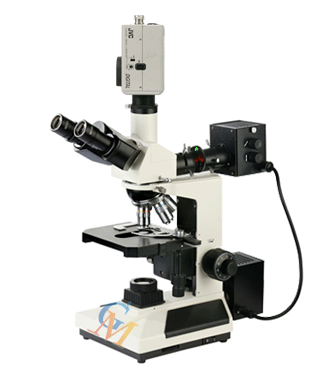

GMM-150P/150S系列透反射金相顯微鏡是通過光電轉換后可與計算機，數碼相機以及電視機等設備結合在一起，不僅可以在目鏡上觀察，還能在顯示屏幕上觀察實時動態圖像，還可在計算機，數碼相機上將所需要的圖片進行編輯、保存和打印。
技術參數：
| 大視野目鏡 | 放大倍數(X) | 視場(mm) | ||
| 10X | Φ18 | |||
| 長距平場消色差物鏡(無蓋玻片) | 放大倍數（X） | 數值孔徑（NA） | 工作距離（mm） | |
| 5X | 0.12 | 18.3 | ||
| 10X | 0.25 | 8.9 | ||
| 40X | 0.60 | 3.7 | ||
| 60X | 0.75 | 0.66 | ||
| 光學放大倍數 | 50X--600X | |||
| 系統參考放大倍數 | 50X-1200X | |||
| 目鏡筒 | 三目鏡,傾斜30˚,(內置檢偏振片,可進行切換) | |||
| 照明系統 | 6V 20W鹵素燈,亮度可調；落射照明器帶視場光欄、孔徑光欄、起偏振片,(紅,藍,綠)濾色片和磨砂玻璃 | |||
| 透射照明系統 | 6V 20W 鹵素燈,亮度可調；阿貝聚光鏡 NA.1.25 可上下升降；(藍,綠)濾色片和磨砂玻璃；集光器， 鹵素燈適用 | |||
| 濾色片組 | 黃色、藍色、綠色、磨砂玻璃 | |||
| 調焦機構 | 粗微動同軸調焦, 微動格值:2μm, 粗動松緊調節,帶鎖緊和限位裝置 | |||
| 載物臺移動范圍 | 雙層機械移動式(尺寸:160mmX140mm,移動范圍:75mmX50mm) | |||
| 轉換器 | 四孔(內向式滾珠內定位) | |||
大視野目鏡WF16X(Φ11mm)；分劃刻度目鏡10X(Φ18mm) 格值0.1mm/格
長距平場消色差物鏡：PL L 50X/0.70； PL L 80X/0.80； 100X/0.85 (彈簧)；
金相分析軟件：GM—JX2000
金相圖像測量軟件：GM—2000M
標簽： 正置金相
