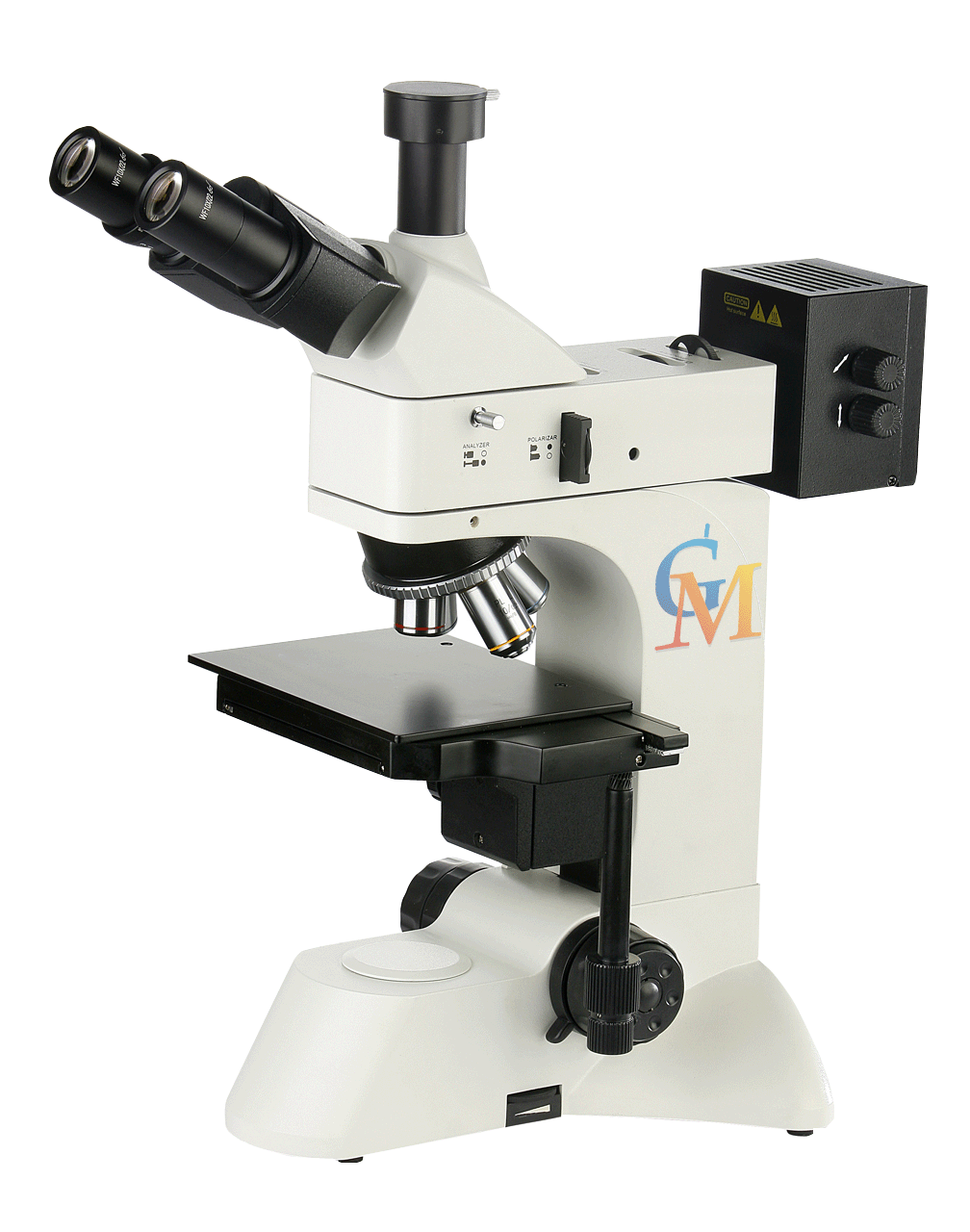

落射正置金相顯微鏡
用途：
GMM-370系列落射正置金相顯微鏡適用于對不透明物體的進行顯微觀察。GMM-370落射正置金相顯微鏡配置落射照明器、長距平場消色差物鏡(無蓋玻片)、大視野目鏡和內置偏光觀察裝置，具有外型美觀，圖像清晰，襯度好，操作方便等特點.GMM-370落射正置金相顯微鏡是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。GMM-370落射正置金相顯微鏡廣泛應用于學校、科研、工廠、電子、化工和儀器儀表行業觀察不透明的物質。如金屬太陽能板、集成電路、電子芯片、電路板、液晶板、鍍涂層，及其它非金屬材料，對一些金相組織及表面形態狀況的顯微鏡觀察或研究分析的工作等。
性能特點:
采用無限遠光學系統及模塊化功能設計。
無限遠長工作距離平場物鏡，廣角平場目鏡：視場直徑Ф22mm。視場大而清晰。
粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
內置式可切換偏光觀察裝置，起偏器可360°旋轉。
落射光源采用翻蓋式6V30W鹵素?zé)粝洌鼡Q燈炮安全便捷。
三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光,適合低照度顯微圖像拍
成像系統簡介：

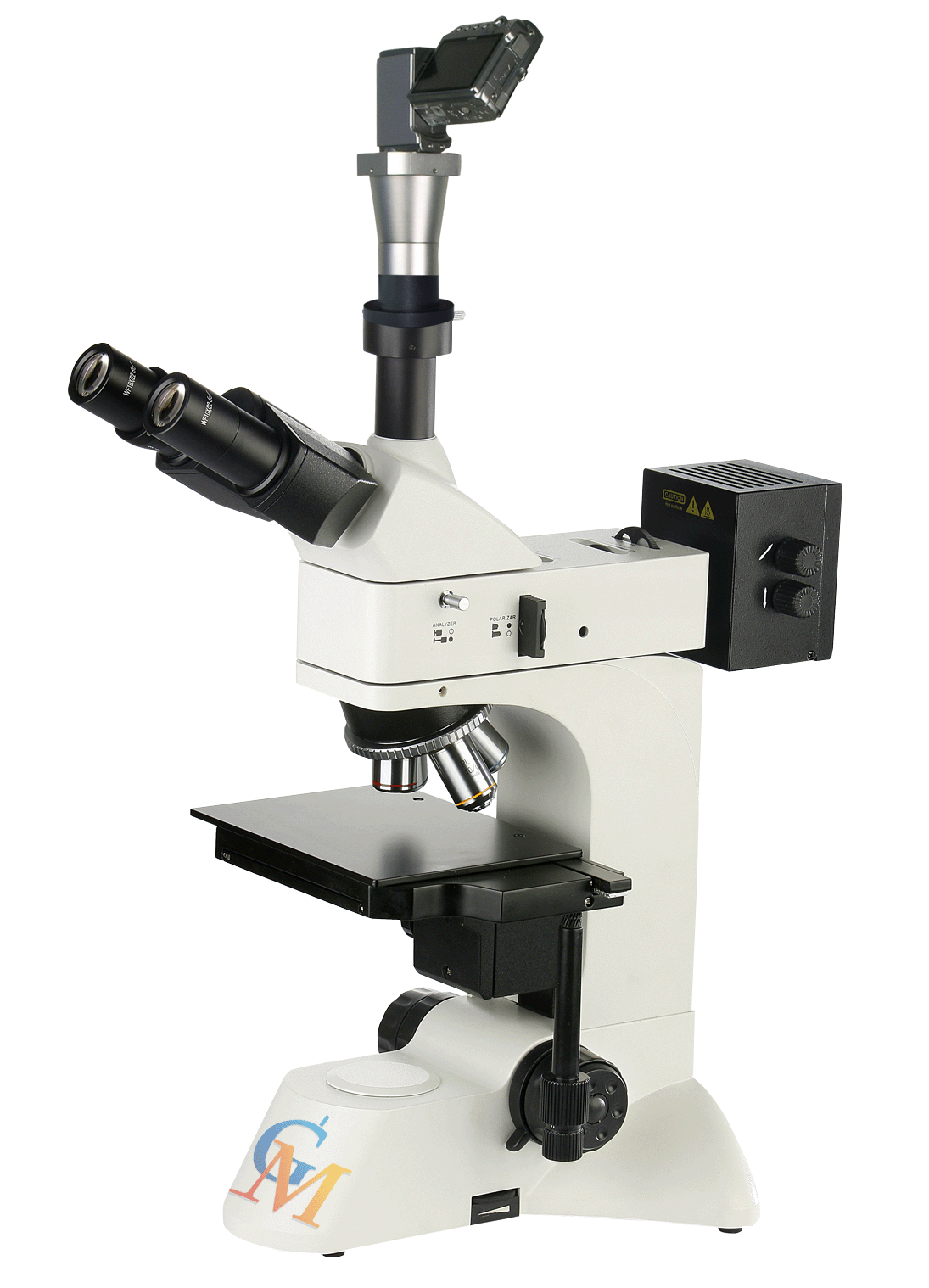

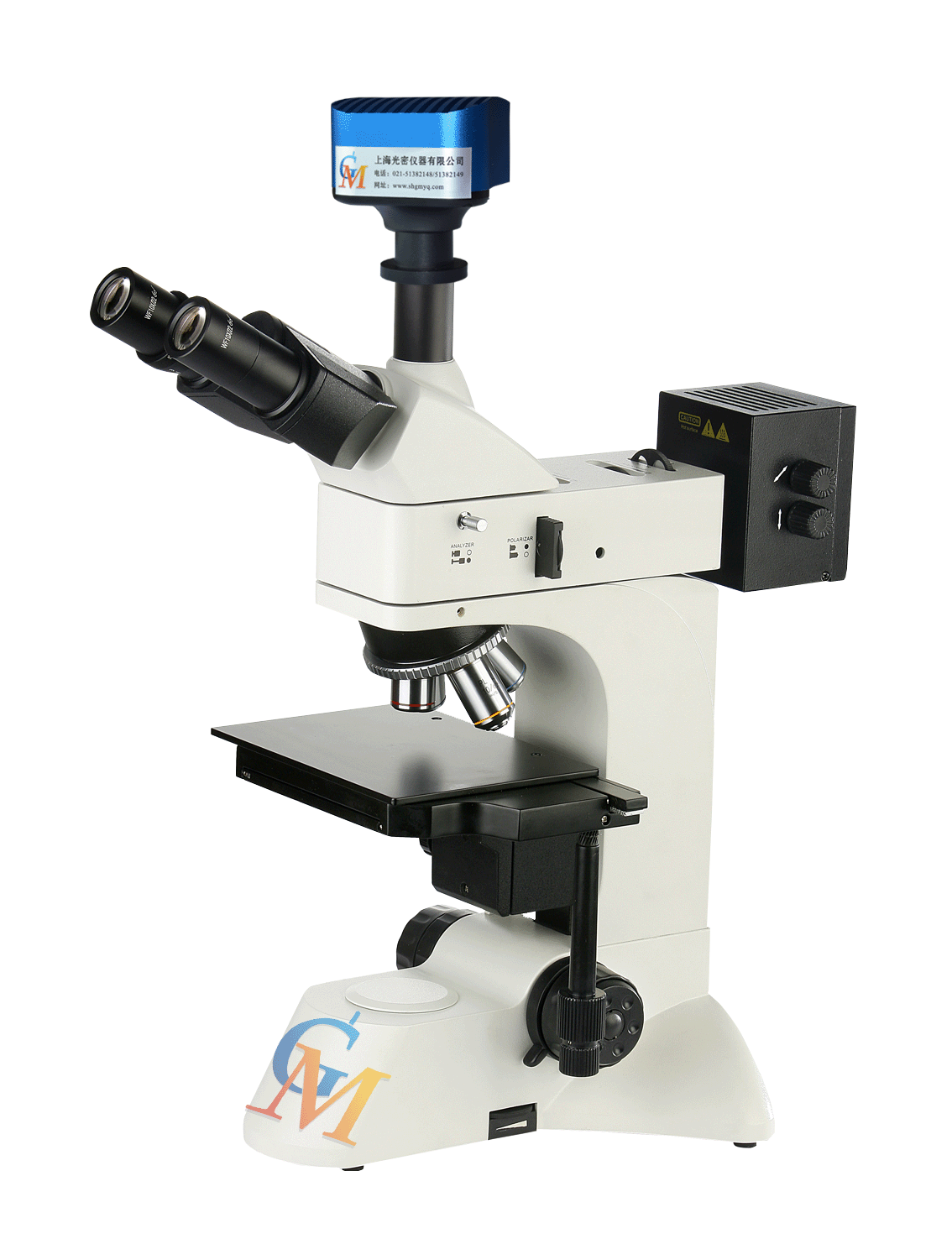

GMM-370P電腦型落射正置金相顯微鏡GMM-370S數碼型落射正置金相顯微鏡通過光電轉換與計算機，數碼相機以及電視機等設備結合在一起，不僅可以在目鏡上觀察，還能在顯示屏幕上觀察實時動態圖像，還可在計算機，數碼相機上將所需要的圖片進行編輯、保存和打印。
技術參數：
| 大視野目鏡 | 放大倍數(X) | 視場(mm) | ||
| WF10X | Φ22mm | |||
|
無限遠平場 消色差物鏡 |
放大倍數（X） | 數值孔徑 | 工作距離 | |
| PL L5X | 0.12 | 26.1 | ||
| PL L10X | 0.25 | 20.2 | ||
| PL L40X | 0.60 | 3.98 | ||
| PL L60X | 0.70 | 3.18 | ||
| 光學放大倍數 | 50X,100X,400X,600X | |||
| 系統參考放大倍數 | 50X-3000X | |||
| 目鏡筒 | 三目鏡筒,傾斜30˚ 100%通光攝影裝置 | |||
| 載物臺 | 雙層機械移動式 尺寸: 210mmX140mm | |||
| 載物臺移動范圍：75mm*50mm | ||||
| 照明系統 | 落射照明器，6V/30W鹵素?zé)簦?20V（50Hz）亮度可調 | |||
| 內置視場光闌、孔徑光闌，濾色片轉換裝置,推拉式檢偏器與起偏器 | ||||
| 調焦機構 | 粗微動同軸調焦,粗動松緊可調,帶鎖緊和限位裝置 微動格值:0.002mm, | |||
| 轉換器 | 五孔(內向式滾珠內定位) | |||
| 濾色片組 | 黃色、藍色、綠色、磨砂玻璃 | |||
目鏡：分劃目鏡10X（Φ22mm）
物鏡：20X,50X,80X,100X(干式鏡)
金相分析軟件(GM-JX2000)
二維圖像測量軟件(GM-2000M)
