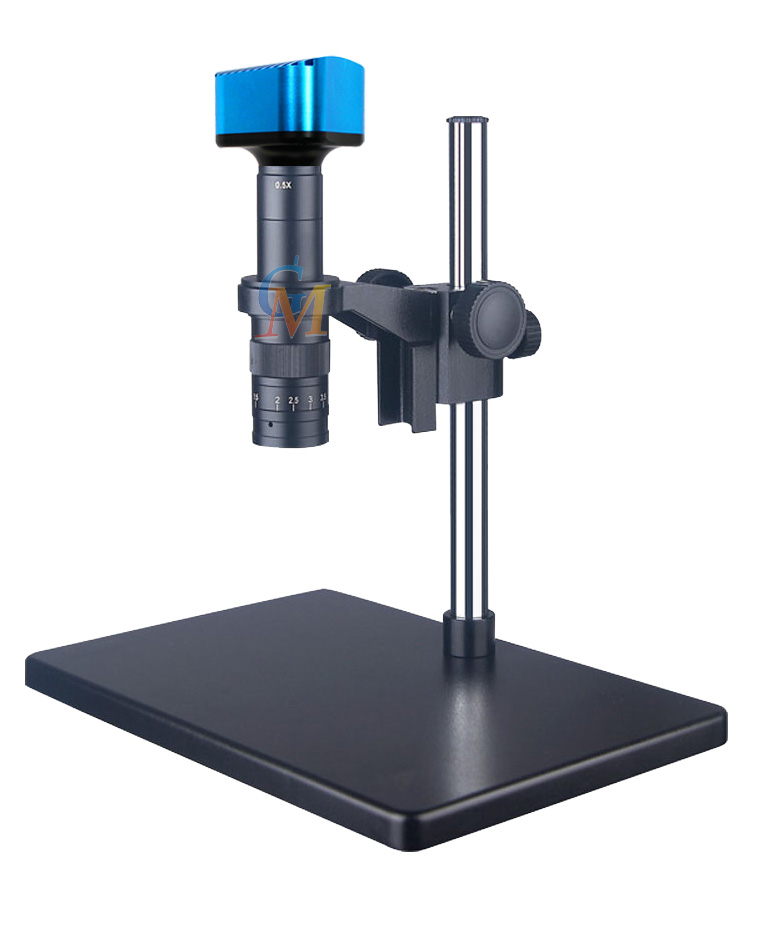

視頻顯微鏡
用途：
GVM-10視頻顯微鏡具有操作方便、直觀、檢定效率高、立體感強、成像清晰和寬闊、適用范圍廣泛、又具有長工作距離等特點。由于本顯微鏡具有很高的分辨率及大視場范圍的清晰度因此本系列視頻顯微鏡適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢驗等。視頻顯微鏡將實現連續放大倍率觀看,可在計算機上直接觀察實物圖像。并可以將圖片進行保存、打印、編緝。
成像系統簡介：
GVM-10系列視頻顯微鏡是將精銳的光學顯微鏡技術，通過先進的光電轉換技術與尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。不僅可以通過目鏡作顯微觀察，還能在計算機(電視機)顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。從而，實現了人機器視覺的轉變和定性檢查到定量檢查的轉變，大大的提高了我們的工作效率,克服了人為檢測的不確定性。
技術參數：
1. 可能直接電視機或電腦上觀察實物圖像。
2. 物鏡變倍范圍 ： 0.7--4.5X
3. 變 倍 比 ： 6.5：1
4. 0.5X適配鏡
5. 配置大臺面
6. 500萬像素高清攝像頭
7. USB數據線
8. 圖像采集軟件
9. 立柱高度 ： 345mm
10. 粗調手輪調焦范圍：60mm
11. 總放大倍數 ：7X—450X (以21寸電視機，2X倍的大物鏡為例)
12. 光 源：環形熒光燈
系統參考放大倍數：
1.視頻顯微鏡(GVM-10)：7X-350X(以21寸電視機，2X的大物鏡為例)
儀器選配件：
1、二維工作臺（ZWT302）
2、光纖冷光源（亮度可調）
3、LED燈（環形燈，亮度可調）
4、物鏡：0.3X 0.5X 0.75X 1.5X 2X
5、二維圖像測量軟件：GM-2000Ｍ
