微分干涉倒置金相顯微鏡

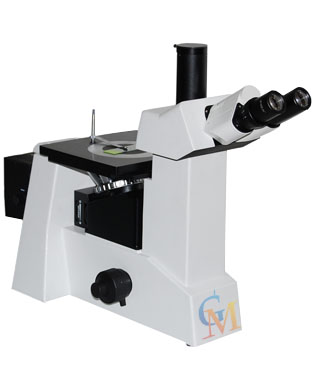

微分干涉倒置金相顯微鏡 型號：GMDIC-600
用途：
GMDIC-600微分干涉倒置金相顯微鏡配置高品質的微分干涉相襯物鏡與DIC插件集合了優良的無限遠顯微光學系統，可以使物鏡表面微小的高低差展現出清晰，輪廓突出，帶立體感的浮雕成像，極大的提高圖像的對比度。GMDIC-600微分干涉顯微鏡提供卓越的光學性能可以輕松實現明視場、暗視場、微分干涉、偏振光等顯微觀察功能，為金相組織分析、材料表面疵病檢測等用戶提供了高效、完整的系統解決方案，也使顯微觀察變得更為輕松愉悅。
儀器特點：
- 采用無限遠正像顯微光學系統；
- 全新設計的長工作距離專業金相物鏡，具有寬廣且平坦的視野；
- 多檔位觀察頭，可實現目視與攝像獨立或同步顯微觀察功能；
- 工作平臺操控系統采用萬向活動關節結構，可以任意角度移動，拓展操控空間；
- 柯拉落射照明系統，可選擇12V50W，12V100W鹵素?zé)粽彰鳎?/li>

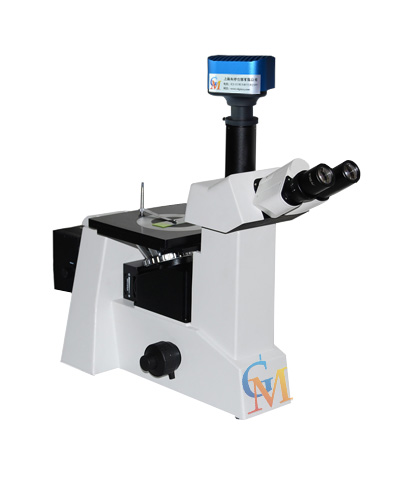

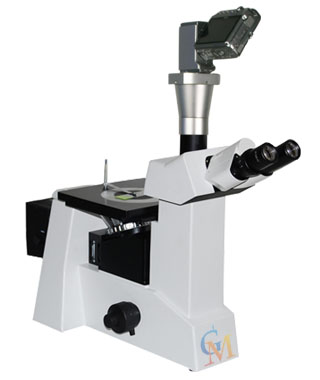

GMDIC-600P電腦型微分干涉相襯金相顯微鏡 GMDIC-600S數碼型微分干涉相襯金相顯微鏡通過配置攝像觀察（CCD接頭、數碼相機接頭、數碼單反相機接頭等）可實現高清晰的數碼攝錄和攝像觀察方式。成像系統將通過光電轉換與計算機，數碼相機以及電視機等設備結合在一起，不僅可以在目鏡上觀察到清晰明顯的顯微圖像，還能在顯示屏幕上觀察實時動態高清圖像，還可在計算機，數碼相機上將所需要的圖片進行編輯、保存和打印。
技術規格：
| 平場大視野目鏡 | 放大倍數(X) | 視場數（mm） | ||
| WF10X | Ф22mm | |||
| 無限遠長工作距離平場消色差微分干涉物鏡) | 放大倍數(X) | 數值孔徑(NA) | 工作距離 | |
| LMPLan5X | 0.10 | 18.2 | ||
| LMPLan10X | 0.25 | 20.2 | ||
| LMPLan20X | 0.35 | 6.0 | ||
| PL L50X | 0.70 | 2.5 | ||
| 目鏡筒 | 45°傾斜，三種切換觀察模式（目視與攝影分光比50：50，80：20，100：0），雙目瞳距調節范圍：53~75mm。 | |||
| 調焦機構 | 粗微動同軸調焦, 微動格值:0.002mm, 粗動松緊可調,并帶鎖緊和限位裝置，有效調焦行程8mm。 | |||
| 轉換器 | 五孔轉換器 | |||
| 載物臺 | 機械移動載物臺，面板尺寸200mmX240mm，移動范圍30mmX30mm, 縱、橫向移動手輪采用萬向節結構，可以大范圍隨意旋轉。 | |||
| 微分干涉插板 | LMPLan 5X/10X/20X物鏡共用微分干涉相襯插板。 | |||
| 照明系統 | 12V50W鹵素?zé)簦炼瓤烧{(diào) | |||
| 濾色片 | 磨砂玻璃，黃、綠、藍濾色片 | |||
| 調校工具 | 內六角扳手（M4） | |||
l 分劃目鏡10X格值0.1mm/div
l 二維圖像測量軟件GM-2000M
l 金相分析軟件GM-JX2000
