全自動維氏硬度計

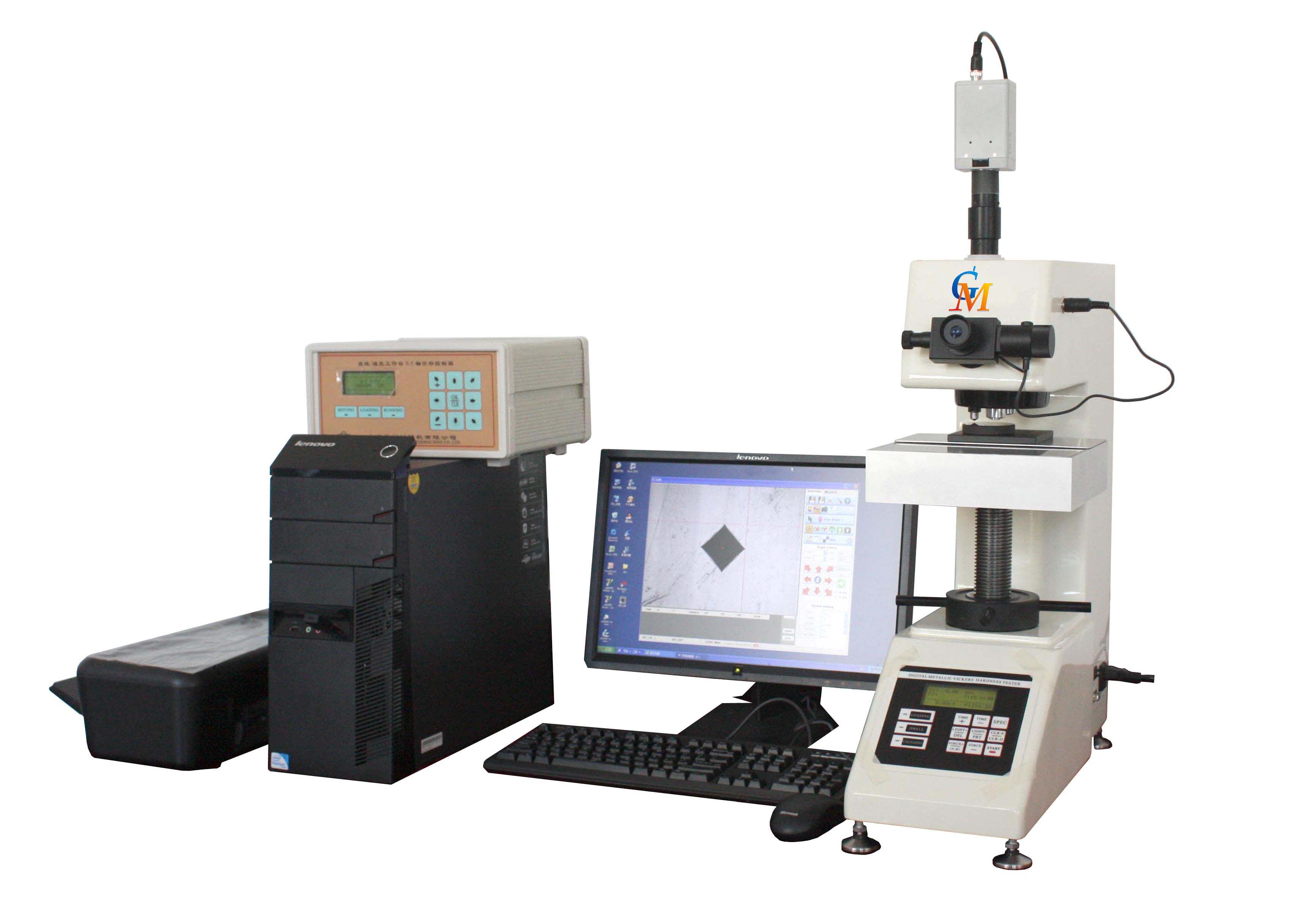

SCHV-V2.0軟件全自動維氏硬度計
簡介：
儀器在機械上采用精密的結構設計，在試驗力力值變動由砝碼的減少或增加而變為由傳感器控制，這樣使整機結構更簡單，力值更平穩、準確。在電氣上由CPU控制試驗過程，在光學上采用高清晰光學測量系統、光電傳感和冷光源等新技術。操作由面板上的軟鍵輸入，能預置試驗力保持時間、選擇維氏或努氏試驗方法、調節測量光源的強弱等功能。并能在LCD液屏上顯示測量壓痕長度、硬度值、試驗力保持時間，測量次數等。硬度計還可根據用戶特殊需求配置CCD裝置、視屏裝置和攝像裝置。適用于測量微小、薄形試件、表面滲鍍處理后的零件和對瑪瑙、玻璃、陶瓷等脆性材料的顯微維氏和努氏硬度的測定，是科研單位、大專院校、生產企業和檢測機構進行研究和測試的理想的硬度測試儀器。
技術參數：1.試驗力：
5Z: 0.3、0.5、 1、 2、 2.5、3、 5kgf
10Z: 0.3、 0.5、 1、 2、 2.5、 3、 5、 10kgf
30Z: 0.5、 1、 2、 2.5、3、 5、 10、 20、 30kgf
50Z: 1、 2、 2.5、 3、 5、 10、 20、 30、 50kgf
2.示值允許誤差范圍： 硬度范圍 示值允許誤差
(200～300)HV0.5 ±(4.0～5.0)%
(400～500)HV1 ±(4.0～5.0)%
(400～500)HV5 ±3.0%
(700～800)HV10 ±3.0%
(700～800)HV30 ±2.0%
(700～800)HV50 ±2.0%
3.試驗力施加方法：自動加卸試驗力
4.測量顯微鏡放大倍率：
5Z: 400*（測量用）、200*（觀察用）
10Z: 400*（測量用）、100*（觀察用）
30Z: 200*（測量用）、100*（觀察用）
50Z: 200*（測量用）、100*（觀察用）
5.試驗力保荷時間： 0～60s（每5秒為一單位）
6.最小檢測單位： 0.0625μm (400*), 0.125μm (200*), 0.25μm (100*)
7.試件最大高度： 170mm
8.壓頭中心到外壁距離：130mm
9.主機重量：50kg
10.電源：（110/220）AV，（60/50）Hz
11.外形尺寸：(535×225×580)mm
附件(裝箱單)
1. 主機(包括一個維氏壓頭和兩個物鏡)
2. 附件箱: 5Z、10Z: 十字試臺 1個
30Z、50Z: 大試臺、V試臺 各1個
3. 螺絲批 2把
4. 水平調節螺釘 4只
5. 水平儀 1只
6. 電源線 1根
7. 10*數字式測微目鏡 1只
8. 備用保險絲(1A) 2只
9. 維氏硬度塊 2塊
(5Z: HV1高塊、HV5中塊各一塊)
(10Z: HV1高塊、HV10高塊各一塊)
(30Z、50Z: HV5中塊、HV30高塊各一塊)
10. 產品合格證書 1份
11. 產品使用說明書 1份
12. 打印機說明書 1份
13. RS232通訊線 1根
軟件具備了下列技術性能和特點：
1 顯微硬度測量分析軟件，帶自動抗震X-Y載物臺功能，自動轉塔。
2 高清晰工業用數碼攝像頭，在計算機顯示器上顯示清晰的壓痕圖像，便于后期硬度的準確測量，同時可以存儲。
3 可測試表面處理層深度及硬度梯度，如滲碳層，淬火層等。
4 可設置壓痕位置坐標進行定點測試和連續過程測試，可預先設置靈活多樣的壓痕測試路線。
5 自動載物臺控制：按照需要可以控制載物臺的前后左右，快慢移動，以便在試樣上設置合適的測試位置。并可把運動軌跡，作為文件保存下來，方便以后調用。
6 可根據測量數據自動繪出硬度值曲線圖及生成測試報告，并可以根據用戶的定義生成多條硬化層深度曲線。
7 可以實現：洛氏 HRC、洛氏 HRA、表面洛氏 HR15N、表面洛氏 HR30N、表面洛氏 HR45N、維氏 HV、布氏 HBS、布氏 HRW 硬度值之間的標尺互相轉換
8 載物臺可以按照設定的坐標，移動到準確位置，進行壓痕打壓。可顯示壓痕定位圖，試樣邊緣的距離可以在軟件中設定，以便使深度測量準確可靠。
9 所有的測量數據和計算結果以及壓痕圖像都可以生成格式化的圖文報告，其報告格式可由用戶自行設定，報告可以word格式文檔保存。
主要配置：
1. 電腦：聯想品牌機 硬盤160G 內存1G 19寸液晶屏（寬屏）
彩色噴墨打印機 一臺
2. 大恒圖像采集卡 一塊
3. 加密狗 一只
4. 攝像裝置 一套（540線）
5. 1.5×適配器 一根
6. 測量軟件 一套
7. X→Y軸自動測量工作臺 一只
8. 自動工作臺控制器 一只
