二維圖像測量軟件
二維圖像測量軟件介紹
GM-2000M二維圖像測量軟件是上海光密儀器有限公司專門設計用于高精度顯微成像儀器的圖像測量，可從視頻捕捉卡上捕捉圖像,快速測量待測工件之尺寸,自動標注。操作簡單方便，使用者可在短期內掌握2D圖像的測量。GM-2000M二維圖像測量軟件是一套實用性強、功能強大、界面友好，操作簡便，性價比高，兼容性廣泛和卓越的性能，贏得了越來越多用戶的信任。GM-2000M二維圖像測量軟件系統為一套在windows2000及以上版本中可執行的圖像測量系統。本系統采用圖像化的人機界面。所有功能使用鼠標皆可操作。
本操作說明書以安裝程序、界面介紹、引道操作、實例價紹幾個模塊進行循序漸進引
導使用者，以最輕松的方式學會此軟件。相信您學會了此軟件后，一定可以大大縮短測量的時間。再次感謝您使用GM-2000M二維圖像測量軟件，若您有任何問題，隨時歡迎與我們聯系021-51382148。
GM-2000M二維圖像測量軟件系統配置需求：
1. 中央處理器CPU: 2.0G及以上
2. 內存Mem: 512MB以上 配獨立顯卡
3. 硬盤HD: 200MB以上剩余空間
4. 操作系統: Win2000，WinXP，Win7(32位)
5. USB接口(加密狗需要使用)。
6. GM-2000M二維圖像測量軟件的視頻捕捉部分，需要有視頻捕捉硬件設備，如精密電子顯微鏡等才能工作。最好在安
裝本軟件前安裝視頻捕捉硬件。

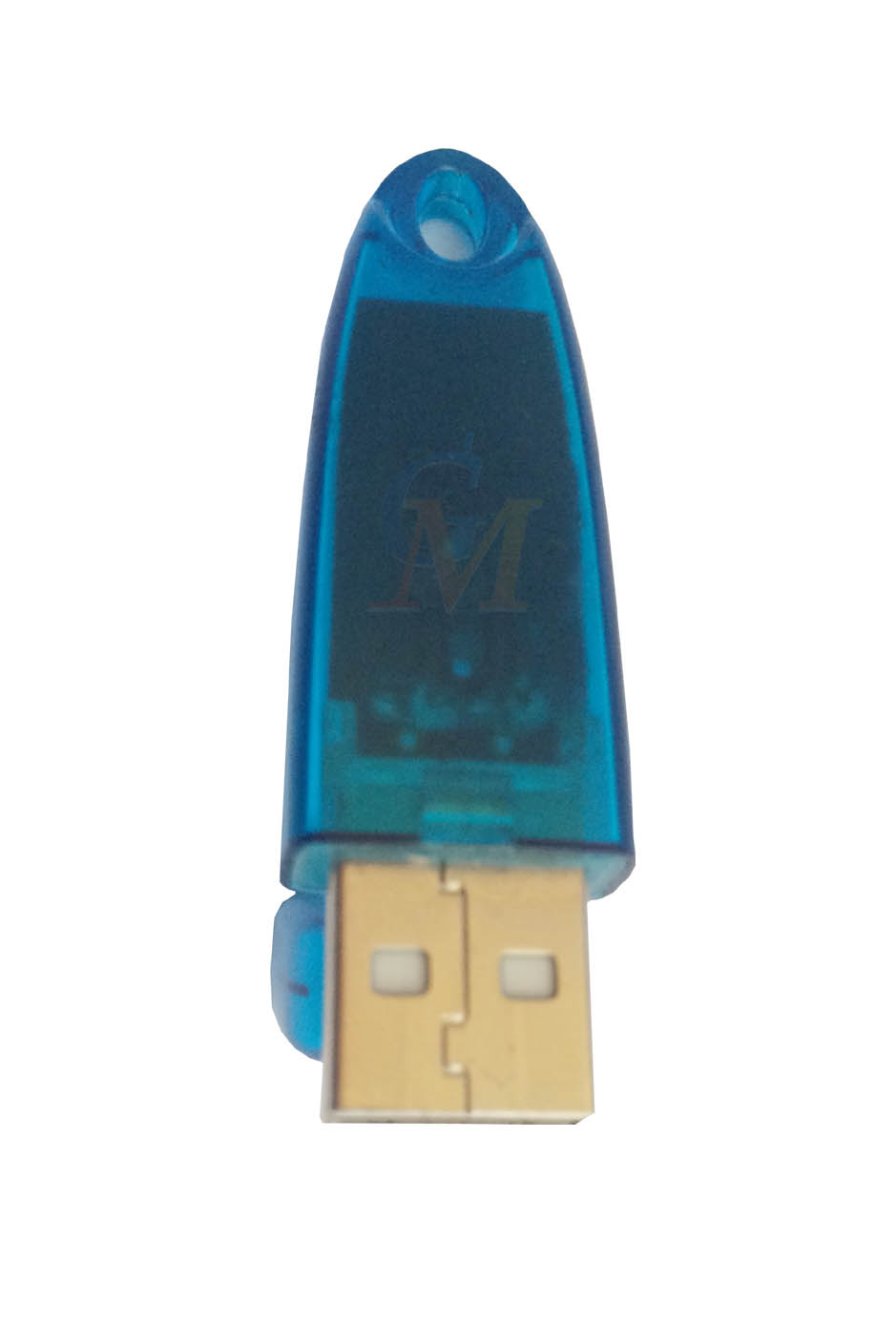

7. GM-2000M二維圖像測量軟件要有隨軟件一起的軟件加密狗(USB)才能正常工作。請在安裝完本軟件后將USB加密狗安裝到計算機的USB口中。

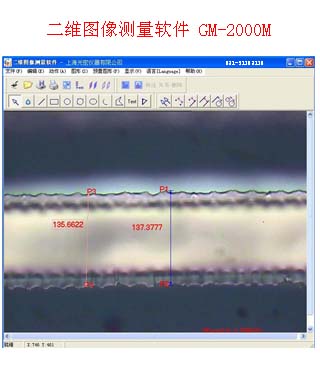

GM-2000M二維圖像測量軟件操作界面：
GM-2000M二維圖像測量軟件功能介紹：
1. 圖像捕捉：從顯微視頻捕捉卡上捕捉圖像，用于測量，保存。
2. 打開文件：打開已存在的圖像文件用于測量，支持BMP圖像格式和JPG格式。
3. 定標：確定圖像尺寸與真實尺寸的比例，一般在圖像測量之前。
4. 定標分X，Y兩個方向：水平方向和垂直方向。只有兩個方向都定標之后，標尺才能最后確保所測量數據為實際尺寸。
5. 基本信息與管理：在標尺信息與管理中，可以保存當前標尺，清空當前標尺。選用和刪除已保存的標尺。
6. 保存圖像：可以將當前的結果保存到圖像文件。
7. 打印圖像：可以將當前的結果進行打印。
8. 圖形基本操作功能:畫圖，連續畫圖，修改圖形大小，數值化修改圖形參數，移動，刪除，標注，預置圖形，構造圖形。
9. 鎖定圖像：鎖定圖像，以不使鼠標的異常移動改變現有圖形。
10. 圖像對比：可以打開或捕獲兩幅圖像，進行人工對比。
11. 動態圖像對比：可以打開或捕獲一幅圖像，和現在的捕獲圖像畫面進行人工對比。
12. 全部圖形屬性：可以查看當前畫面上全部圖形的屬性，另外還可以把其導出保存為Excel文件。
13. 定倍打�。喝绻讯耍瑒t系統跟據定標結果計算得到實際放大倍數，然后跟據用戶設定的倍數對圖像進行相應的放大或縮小。
14. 基本無素圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。
15. 各種圖形位置關系：兩點距離、點到直線距離、兩線角度、兩圓關系。
16. 元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構造、弦構造。
17. 圖形預置：點、線、矩形、圓、橢圓、圓弧。
18. 圖形處理：圖形大小改變、圖形位置移動、圖形數值化修改。
19. 圖像處理：圖像捕捉、圖像文件打開、圖像文件保存(BMP、JPG)、圖像打印。

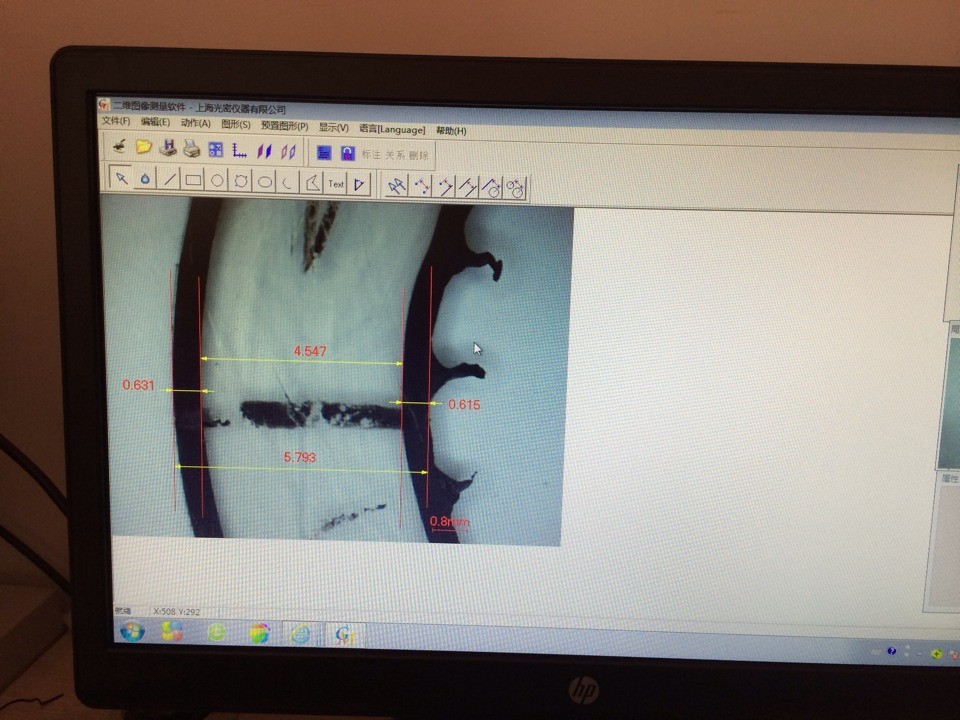

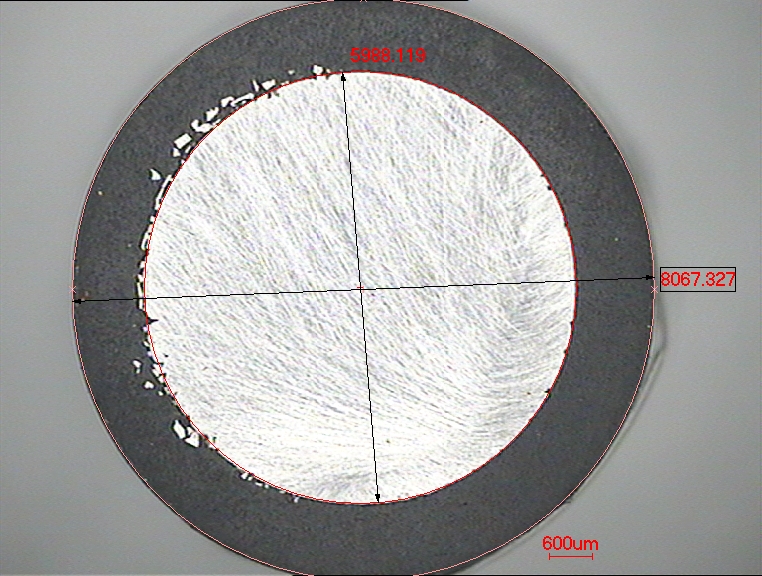

GM-2000M二維圖像測量軟件測量案例圖片：
