雙壓頭帶圖像分析顯微硬度計

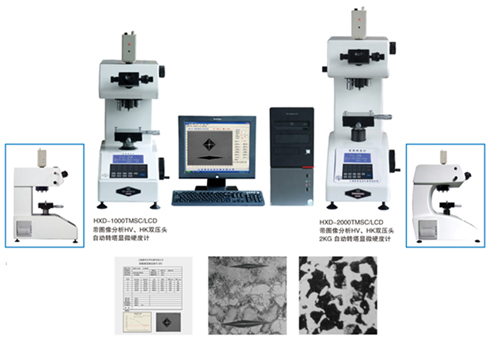

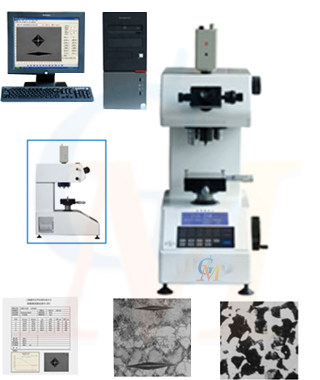

雙壓頭帶圖像分析顯微硬度計 型號：HXD-1000TMSC/LCD
產品簡介：
HXD-1000TMSC/LCD帶圖像分析HV、HK雙壓頭自動轉塔顯微硬度計免除了維氏HV努普HK壓頭更換的麻煩，物鏡與壓頭切換時自動轉塔，定位精確無絲毫差異，光學系統成像清晰，它具有先進的電腦自動測量系統，在電腦上能捕獲高質量的顯微圖像和拍攝材料金相圖像，對滲碳層、氮化層、電鍍層、各種金屬、非金屬性材料等工件直觀性強，圖像測量軟件功能齊全，超高像素自動測量記錄壓痕與硬度值，自動繪制曲線圖，自動進行多種標尺轉換，并在電腦硬盤中作測量備份，定倍打印及文本的保存等操作。該機可替代金相顯微鏡一機兩用，用于熱處理、金屬材料加工、汽車制造、軸承、科研單位、大專院校等檢測企業。63年首家生產硬度計至今，在全球享有一定的聲譽。
技術規格：
| 型號 | HXD-1000TMSC/LCD |
| 物鏡/壓頭切換 | 物鏡/HV/HK壓頭自動轉塔切換 |
| 轉塔定位誤差 | 2µm以內 |
| 試驗力 | 10, 25, 50, 100, 200, 300, 500, 1000 (gf) |
| 加荷方式 | 程控自動加荷,保荷和卸荷 |
| 保荷時間 | 5–60 sec, 步長5 sec. |
| 硬度測量范圍 |
5 HV – 3000 HV以上above 硬度示值誤差≤3% |
| 總放大倍率 |
物鏡: 40x; 10x（觀察用） 測量目鏡: 15x（可選配：10X） 總倍率: 600x; 150x（觀察用） |
| 顯示器上倍率 | 約1600x |
| 最小計數單位 | 0.01µm |
| 最小檢測單位 | 0.025 µm |
| X-Y測試臺 | 尺寸：100×100mm |
| 最大移動：25×25 mm 最小讀數：1/100mm | |
| 光路切換 | 雙光通道（測量/攝影切換） |
| 測量讀數方式 | 用MH_VK軟件進行測量，也可用目鏡測量 |
| MH_VK硬度測試軟件及數據輸出 |
顯示：試驗力，保荷時間，D1, D2, HV硬度值，平均值，分散度，標準偏差，自動繪制硬度曲線圖，自動進行標尺轉換，包括洛氏（HRA，HRB，HRC，HRD，HRF，HR15N，HR30N，HR45N，HR15T，HR30T，HR45T）、布氏（HB）、里氏（HL）、肖氏（HS）和抗拉強度（TS）。 自動生成試樣多部分硬度曲線的組合曲線、硬度曲線圖的直方圖，以及組合梯度曲線的組合直方圖 同時提供按中國標準GB和按美國標準ASTM的硬度換算及按機械（軸承）行業標準JB的專用硬度換算 用標準尺或用硬度塊對硬度值進行精確校準。 對試驗力偏差引起的硬度值誤差進行自動修正。 可手動或自動測量，局部放大測量，可鼠標測量或鍵盤測量。 可獲得指定放大倍數的圖像，提供Word和Excel格式的報告。 可在報告中添加測試點的位置和硬度換算值，試樣金相圖像或梯度曲線圖。 |
| 操作系統 | WinXp or Vista |
| 試件最大高度 | 85mm/90mm |
| 執行標準(或參照) |
中國國家標準 GB/T 4340 國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734 |
| 主要標準配件，附件 | 15X測微目鏡、物鏡（在機上）40x, 10x 、維氏壓頭（在機上）、努氏壓頭（在機上）、標準硬度塊(700HV & 400HV)、薄片夾緊器、小圓柱體夾緊器、平口鉗、小水平儀、內置打印機（在機上）、計算機及硬度測試軟件1套、程序加密鎖、CCD彩色攝像頭及接筒 、激光打印機 、安裝和操作手冊 |
| 選購件 |
鑲嵌夾具 數碼相機及適配鏡 可增配第3個物鏡（20倍）20X，萬向夾具 金相圖像專用分析軟件 |
| 電源 | 220 VAC, 50/60 Hz |
| 尺寸 |
主機尺寸：430×260×500 mm 包裝尺寸：540×500×600mm |
| 重量 | 主機凈重：38kg 毛重： 47kg |
