數顯立式光學計

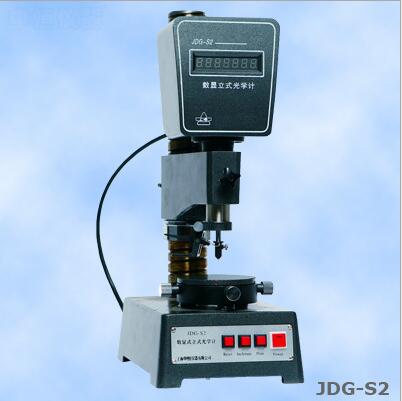

數顯立式光學計 型號：JDG-S2
一、用途
這是我廠最新研制的大量程、高精度的計量?jī)x器。
本儀器是一種采用量塊或標準零件與試件相比較的方式測量物體外形尺寸的儀器。主要用于五等精度量塊，一級精度柱型規及各種圓柱形，球形，線形等物體的直徑或板形物體的厚度的精密測量，對被測件作微小位移測量。亦可用來控制精密零件的加工。
二、技術參數
被測件最大長度 200 mm
直接測量范圍 ≥10 mm
最小顯示值 0.0001 mm
測量力 (2±0.2) N
最大不準確度 比較測量時：±0.00025 mm
直接測量時：0.0005mm
最大測量誤差 ±(0.5+L/100) μm L是被測長度,以mm
儀器體積 250X150X440mm
儀器重量 18kg
標準配件 可調帶筋園臺、可調園平臺、帶筋固定方臺
平面測帽 Ф2 、平面測帽 Ф 8、小球面測帽、刃形測帽
