立式光學計

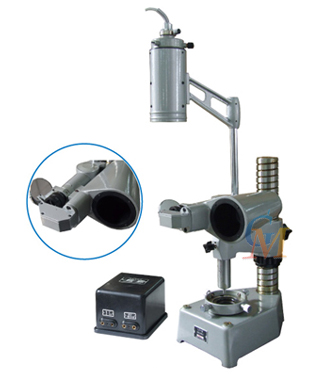

立式光學計 型號：LG-1
用途:
LG-1立式光學計通過兩種測量方式：目鏡讀數和投影讀數，是采用量塊或標準零件與試件相比較的方式測量物體外形尺寸的儀器。主要用于五等精度量塊，一級精度柱型規及各種圓柱形，球形，線形等物體的直徑或板形物體的厚度的精密測量，對被測件作微小位移測量。亦可用來控制精密零件的加工，對鋁箔、包裝薄膜、紙張等厚度測量，用于大專院校、計量測試部門等企業。
技術規格:
| 被測件最大長度 | 180 mm |
| 直接測量范圍 | ±0.1 mm |
| 分劃板分度值 | 1 µm |
| 總放大倍數 | 1000 x |
| 測量壓力 | (2±0.2) N |
| 示值變動性 | 0.1 µm |
| 最大不準確度 | ±0.25 µm |
| 目鏡讀數方式 | 分劃板讀數（高清晰分劃板） |
| 投影讀數方式 | 分劃板放大讀數 |
| 最大測量誤差 | ±(0.5+L/100) µm L是被測長度,以mm計 |
| 儀器體積 | 340×160×410 mm |
| 儀器重量 | 30 kg |
| 標準配件 |
可調帶筋園臺 可調園平臺帶筋固定方臺 平面測帽Ф2 平面測帽, Ф 8 小球面測帽 刃形測帽 |
| 選購件 | 三點工作臺 |
