金相微分干涉顯微鏡
用途：

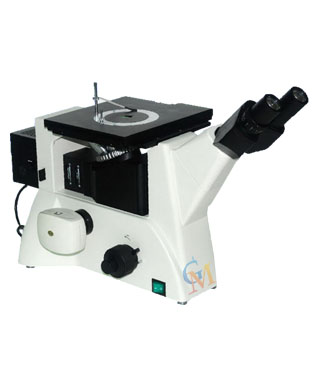

GMDIC-400微分干涉相襯倒置金相顯微鏡配置了無限遠長工作距離平場消色差無應力物鏡，匹配相應的微分干涉插板(DIC插板)進行不同倍率的微分干涉顯微觀察。采用無限遠光學成像系統,符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。緊湊穩定的高剛性主體，充分體現了顯微操作的防震要求。模塊化的功能設計，可以方便升級系統，實現偏光觀察，暗場觀察等功能。機械移動載物平臺，內置可旋轉圓形載物臺板，適合于不同規格試樣的顯微觀察與偏光觀察。
顯微成像系統簡介：

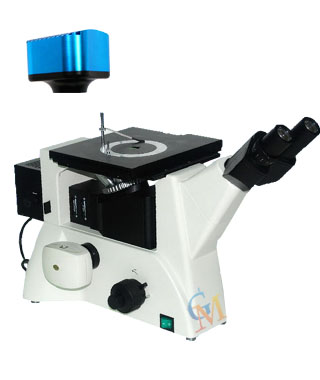

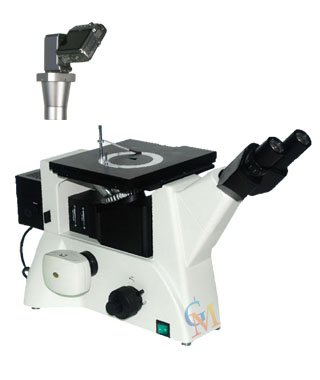

GMDIC-400P電腦型微分干涉相襯金相顯微鏡 GMDIC-400S數碼型微分干涉相襯金相顯微鏡通過配置攝像觀察（CCD接頭、數碼相機接頭、數碼單反相機接頭等）可實現高清晰的數碼攝錄和攝像觀察方式。成像系統將通過光電轉換與計算機，數碼相機以及電視機等設備結合在一起，不僅可以在目鏡上觀察到清晰明顯的顯微圖像，還能在顯示屏幕上觀察實時動態高清圖像，還可在計算機，數碼相機上將所需要的圖片進行編輯、保存和打印。
技術規格：
l 觀察系統:
鉸鏈?zhǔn)诫p目觀察鏡筒，45度傾斜，操作時不需要長時間低頭或平視觀察，使操作者的頸與肩部得到有效釋放。平場廣角目鏡視場數可達Ф22mm，使目視觀察更為廣闊，舒適，可適配橡膠眼罩。
l 機械載物臺:

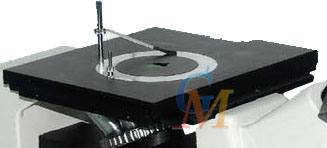

機械移動載物平臺，內置可旋轉圓形載物臺板，板中設置的異形觀察窗口適合于不同規格試樣的顯微觀察，在進行偏光觀察時可旋轉圓形載物臺板，以滿足偏光鏡檢的要求。
l 暗場觀察：
配置高品質的明暗視場物鏡與暗視場照明裝置，對照明系統的有害光線進行有效消除，使暗視場的成像效果得到明顯提高。
l 照明系統：
采用柯拉照明方式，孔徑光欄與視場光欄可通過撥盤進行孔徑大小調整，調節順暢舒適。選配的起偏器可360度調整偏振角，以觀察不同偏振狀態下的顯微圖像。可選配明暗視場照明器，快速長級產品系統功能。可選擇6V30W與12V50W鹵素?zé)粽彰鳌?br />
l 攝影攝像觀察：
后置式攝影攝像接口設計，使攝影攝像附件不再干擾目視觀察。采用100%通光，適用于低照度的顯微攝影攝像。
l 微分干涉組件：

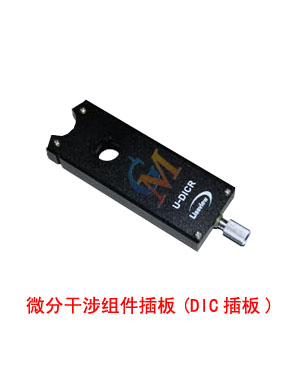

微分干涉組件插板(DIC插板)與相適配物鏡校正好干涉平面高度。不需特別調整，方便用戶使用。干涉色的變化可通精密絲桿的旋轉調節而改變。
標準配置:
l 目鏡:10X平場大視野目鏡,視場數: Ф22mm
l 無限遠長工作距離平場消色差微分干涉物鏡：LMPlan 10X, LMPlan 20X, PL 5X,PL 50X
l 目鏡筒：45度傾斜，雙目瞳距調節范圍：53mm～75mm
l 調焦機構：粗微動同軸調焦，粗動松緊可調，帶鎖緊和限位裝置
l 微動格值：2um
l 轉換器：五孔轉換器
l 微分干涉相襯裝置：適用于LMPlan 10X, LMPlan 20X DIC物鏡
l 載物臺：機械移動載物臺
l 外形尺寸：242mmX200mm
l 移動范圍:30mm*30mm
l 照明系統：12V/50W鹵素?zé)簦炼瓤烧{(diào)
l 濾色片：磨砂玻璃，黃，綠，藍
GMDIC-400微分干涉相襯倒置金相顯微鏡選配件：
l 分劃目鏡10X（Ф22mm）格值0.1mm/div
l 二維圖像測量軟件GM-2000M
l 金相分析軟件GM-JX2000
